产品名称

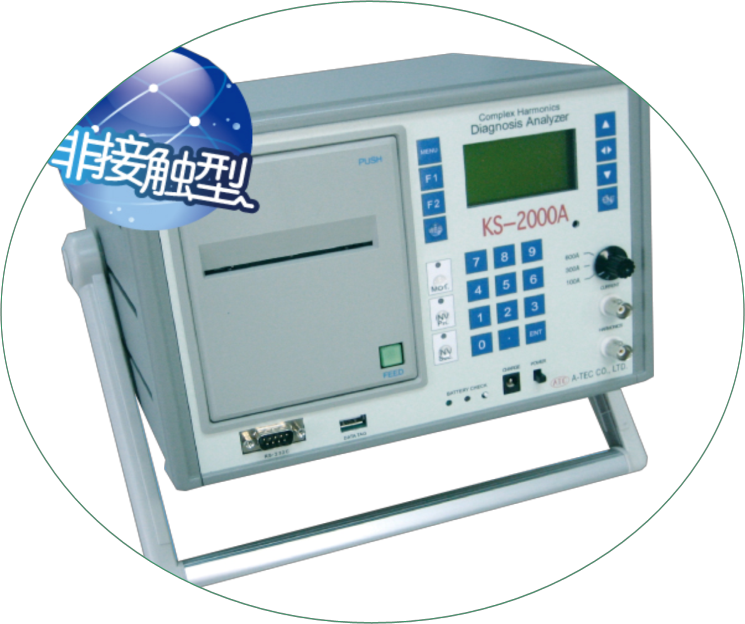

-谐波型设备状态诊断装置
产品概述
-谐波型设备状态诊断装置是一套电气设备非接触式在线状态检测设备。
-可对运行中的设备进行实时监测，掌握设备运行状况，并对其进行系统化的长期管理，从而达到预防设备电
气性或机械性突发故障的目的。
-该设备可对发动机、发电机、UPS、变压器等设备进行在线状态检测。
产品特点
- 基于高次谐波的电气设备运行状态分析，能够有效完成各种电气设备的在线检测，无需停机，可以清楚的了解设备各个部分当前的运行状态，及异常的发展趋势，使设备的状态检修因此变成可能。
产品参数
KS-DT-SF6100
项目 | 内容 | 指标 | 备注 |
测定输入 | 磁界输入 | 谐波通道1个通道 | - |
电压换算 | 电压信号输入范围7mV~7V | - | |
测定套件 | 负载电流 | 最小检测电流≥2A | - |
运行评率 | 20Hz~120Hz | - | |
功率 | 最小检测功率≥0.75kW | - | |
传感器 | 耐压 | 最高≤6000V | - |
信号采样 | 评率为10KHz | - | |
频谱分辨率 | 10Hz | - | |
采样周期 | 0.7s | - | |
分析周波数 | 高次谐波（电流） | 2次-50次综合变形率 | - |
谐波精度 | ±0.1% | - | |
趋势管理 | 显示数据数 | 90次 | - |
功能显示 | 显示器 | 液晶显示（128x256） | - |
显示内容 | 电流值/高次谐波分析值、设备的劣化部位/劣化程度 | - | |
外部输出 | 模拟通信输出 | RS-232C通讯接口 | - |
使用温度 | - | -20℃~50℃ | - |
保存温度 | - | 0℃~30℃ | - |
储存器 | - | 直流数据储存最大16台 | - |
- | 交流数据储存最大128台 | - | |
电源 | 内部电池 | 镍氢蓄电池12V/3000mAH | 1.2 V *10 |
连续工作8小时/工作电流500ma | |||
外部电池 | AC 220 V ± 10% | - | |
50Hz / 60Hz | |||
主机供电 | 直流 12 V | ||
外部尺寸 | - | (W)250*（D）362*（H）150m | - |
